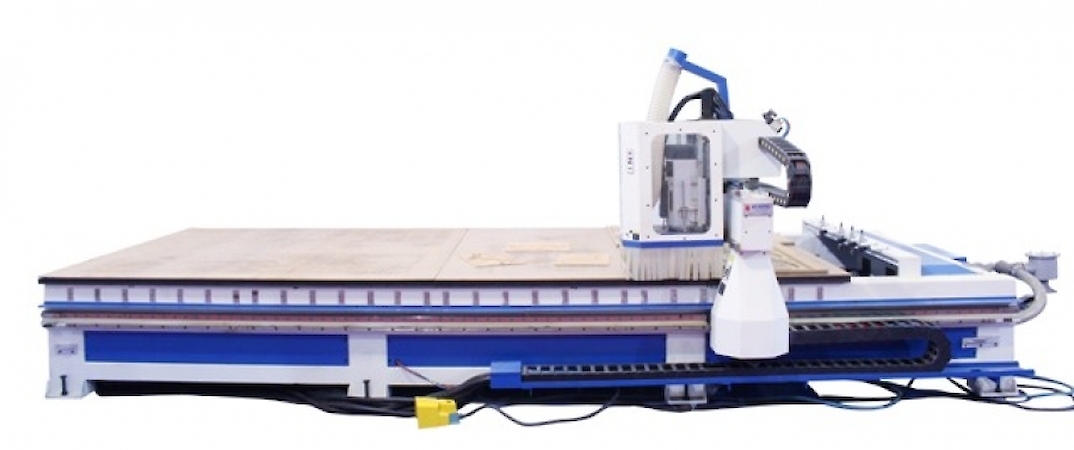

Makine, her türlü ahşap, alüminyum, plastik vb. malzemelerin işlenmesi için özel olarak tasarlanmıştır. Küçük ve orta ölçekli işletmeler için ideal bir makinedir.

Mutfak, banyo kapı ve tezgahları, ofis ve ev mobilyaları, kapı panelleri ve her türlü dekorasyon malzemesinin tek parça ve/veya parça halinde işlenmesinde mükemmel sonuçlar sağlar.

ÇALIŞMA ÖLÇÜLERİ VE HIZI

X ekseni: 2100 mm

Y ekseni: 4200 mm

Z ekseni: 150 mm

Vektör Hareket Hızı: 40 mt/dk

KULLANIM ALANLARI

Makine, her türlü ahşap ve kompozit malzeme, alüminyum, plastik vb. malzemelerin işlenmesi için özel olarak tasarlanmıştır.

Mutfak, banyo kapakları ve tezgahları, ofis ve ev mobilyaları, kapı panelleri ve her türlü dekorasyon malzemesinin monolitik işlenmesi ve özellikle kapak üreticilerinin komple panel üzerine her türlü iç içe geçme uygulaması yapması için tasarlanmış ideal bir makinedir.

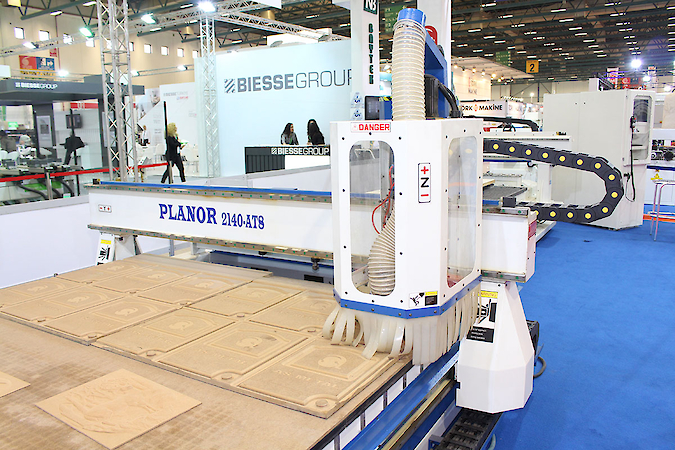

GÖVDE YAPISI VE KÖPRÜ SİSTEMİ

Makine gövdesi, hassas bir şekilde kaynaklanmış ve işlenmiş rektifiye çelikten imal edilmiştir.

Makine, temel olarak sabit bir tabla ve Y ekseninde hareketli bir köprüden oluşur. Köprü, sabit tablanın her iki tarafına monte edildiği için titreşimsiz ve çok hassas bir hareket kabiliyetine sahiptir. X ve Z eksenlerinde hareket eden dikey freze motoru da bu köprü üzerinde çalışır.

HAREKET ELEMANLARI VE YATAKLAMA

Hareketli üniteler, doğrusal XY eksenindeki kızaklar üzerine monte edilmiş ve bir pinyon-kremayer ile tahrik edilmiştir. Bu sistem sayesinde makine, yüksek hızlarda çok hassas bir hareket kabiliyetine ve yüksek performans kalitesine sahiptir.

Eksenel hareketler, doğrusal kızaklar üzerinde 4 noktadan bağımsız çalışan taşıyıcılar tarafından sağlanır. Bu doğrusal kızaklar, sertleştirilmiş çelikten yapılmıştır ve aynı zamanda kendinden yağlama özelliğine sahiptir.

Z eksenindeki hareket, sonsuz vida ile kontrol edilir.

DÜZ İŞ TABLA

Düz tabla üretiminde "KOMPAKT" özel malzeme kullanılmaktadır. Vakum pompasının çalışması sırasında düzgün hava sirkülasyonu sağlamak ve dolayısıyla iş parçasını yüzeye sıkıca sabitlemek için tabla, eşit kareler halinde kanallara bölünmüştür. Bu kanallar makinenin kendi frezesi ile açıldığından, merkez hassasiyeti sıfırdır.

Düz tabla üzerindeki oluklar sayesinde, istenirse bağımsız vakum kapları yerleştirilerek iş parçalarını kaldırarak bağımsız çalışma da mümkündür.

Makine tablasının yanlarında iş parçalarını sıfırlamak için 6 adet pnömatik durdurma pistonu (referans durdurma) bulunmaktadır.

VAKUM POMPALARI

Serbest Hava Hacmi: 175 m3/sa x 2 Adet

Pompanın modern tasarımı sayesinde emiş filtreleri ve ayar kanatları sisteme entegre edilmiştir. Tek şaft ve doğrudan tahrik sistemi ile bu pompa, düşük işletme ve bakım maliyetleriyle çok uzun bir kullanım ömrüne sahiptir.

DİKEY FREZE MOTORU

Tip: 9 kW ISO 30 – ER 32 (HSD) x 1 Adet

Dönme Hızı: 6.000 – 24.000 dev/dak.

Üfleme toz temizleme sistemi.

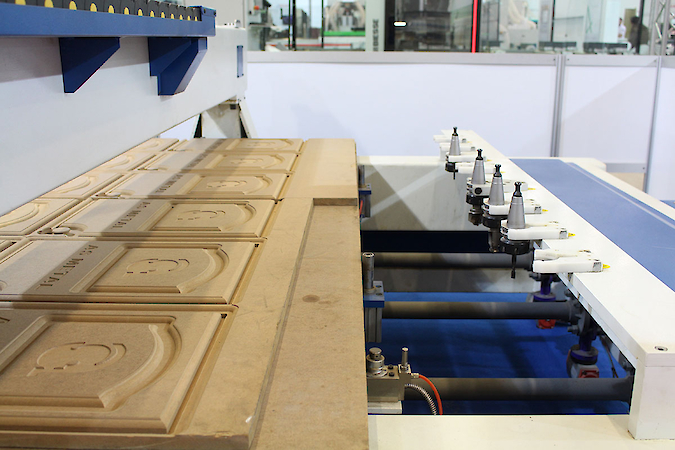

8 POZİSYONLU DOĞRUSAL TAKIM DEĞİŞTİRME ÜNİTESİ

Ünite, makinenin arkasına ve X ekseni konumuna doğrusal olarak monte edilmiştir. Bu konum sayesinde takım değiştirme hareketleri kısa mesafelerde gerçekleştirilebilir ve çalışma süresi en üst düzeye çıkarılır. Konik tutucular, yüksükler ve ataşmanlar dahil değildir.

TAHRİK MOTORLARI

Tüm eksenel hareketler AC, Dijital ve fırçasız “YASKAWA” SERVO MOTOR ve sürücülerle gerçekleştirilir.

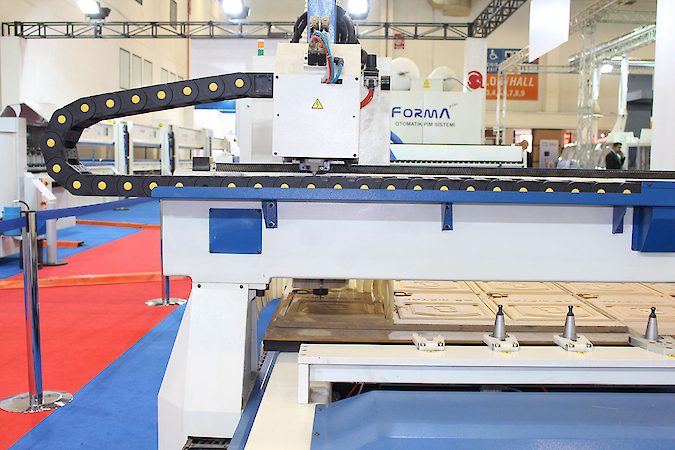

Tüm kablolar, hava ve yağlama hortumları, robotik uygulamalar için özel olarak tasarlanmış eksenel hareketli kablo kanallarına gizlenmiştir. Bu sayede dışarıdan gelebilecek her türlü darbeye karşı korunurlar.

BİLGİSAYAR VE CNC EKİPMANLARI

Windows tabanlı “OSAI” CNC ünitesi, Türkçe işletim sistemi ve CNC operatörü için AlphaCAM uyumlu arayüz yazılımı mevcuttur. Bilgisayar, renkli ekran, klavye, fare ve kablosuz modem ile donatılmıştır.

CAD-CAM PROGRAMI

CAD bölümü sayesinde sınırsız tasarım
CAM bölümü sayesinde her türlü CNC makinesine iş emri gönderebilme
Panel optimizasyonu (nesting) düzeni sayesinde minimum fireyle çalışma imkanı
3B yüzey oluşturma ve üzerinde çalışma imkanı
Takım yolu optimizasyonu ile zaman tasarrufu
Üç boyutlu simülasyon sayesinde hataları tahmin etme ve düzeltme imkanı
Kendi metin formatınızı oluşturma ve işleme
İşi makineye göndermeden önce çalışma süresini görme imkanı
TELESERVİS ÜNİTESİ

Teleservis ünitesi, kontrol paneline bağlı bir modem ve özel bir iletişim yazılımından oluşur. Bu ünite, makineye internet üzerinden doğrudan erişim sağlar ve gerekli müdahaleler merkezden yapılabilir.

KABLOLAMA VE KONTROL KABİNİ

Tüm kablolar, hava ve yağlama hortumları Robotik uygulamalar için özel olarak tasarlanmış eksenel hareketli kablo kanallarına gizlenmiştir. Bu sayede dışarıdan gelebilecek her türlü darbeye karşı koruma sağlarlar.

Freze motoru, TA DELTA yüksek frekanslı sürücü (invertör) ile kontrol edilir. Kontrol panosundaki tüm şalt elemanları "SIEMENS / ve / veya "SCHENEIDER" markadır.

UZAKTAN KUMANDA - OTOMATİK. TAKIM BOYUTU ÖLÇÜMÜ - OTOMATİK. YAĞLAMA

Makinenin her hareketini el kumandasıyla an be an kontrol etme olanağı

Freze kafasına takılı takımın uzunluğunu otomatik olarak ölçmek ve kaydetmek için özel takım uzunluğu ölçüm sensörü.
Makinedeki gerekli bileşenlerin periyodik ve otomatik yağlanmasını sağlar.
